Molti cavi simili
Codici colore e marcature differiscono di poco e il numero di cavi per prodotto è elevato.
Applicazioni · Cablaggio
Ogni filo sul morsetto giusto, per ogni variante.
Il cablaggio combina molti cavi simili, numerosi piccoli punti di collegamento e percorsi che cambiano a seconda della variante. Arkite proietta il percorso e il punto di collegamento direttamente sul pezzo, fase dopo fase.
L'operazione
Lavoro di precisione con un margine di errore minimo
Il cablaggio comprende l'assemblaggio di fasci di cavi, la posa dei cavi in macchine e veicoli, il cablaggio di quadri elettrici e il collegamento di cavi a circuiti stampati e moduli. Ogni cavo ha il proprio colore, la propria lunghezza e la propria destinazione.
Un cavo sul morsetto sbagliato o lungo il percorso sbagliato può superare il controllo visivo e guastarsi solo al collaudo funzionale o durante l'esercizio.
Criticità tipiche
Perché gli errori di cablaggio persistono
Punti di collegamento piccoli e ravvicinati
Morsetti e connettori sono molto vicini tra loro, quindi un errore di una posizione è facile da commettere e difficile da notare.
Percorsi che cambiano per variante
Alcune varianti vengono prodotte raramente, quindi gli operatori non possono affidarsi alla routine per ricordare il percorso.
Inserimento difficile dei nuovi operatori
Leggere gli schemi di cablaggio richiede esperienza, il che rallenta l'inserimento dei nuovi operatori.
Come funziona Arkite in questo caso
Dal disegno al collegamento validato
- 01
Identificare la variante
Una scansione del codice a barre o il MES seleziona la variante del job, così vengono mostrati solo i percorsi e i collegamenti pertinenti.
- 02
Proiettare il disegno in scala reale

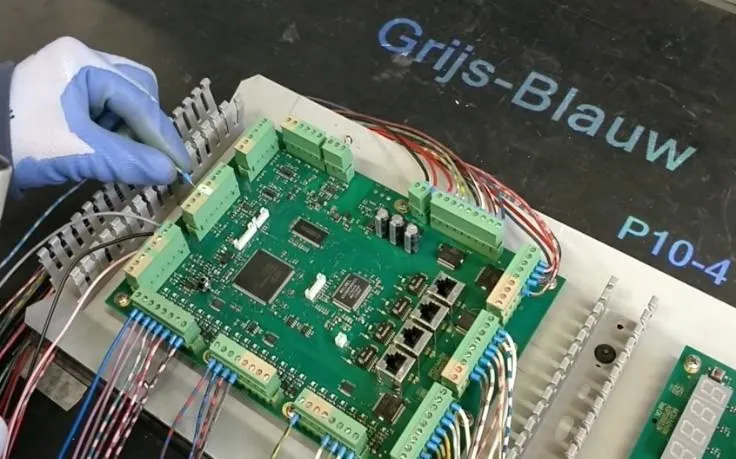

Arkite proietta disegni CAD e immagini in scala 1:1 sul piano di lavoro o sulla scheda, così l'operatore segue il percorso direttamente sul pezzo.
- 03
Guidare ogni cavo
Ogni fase indica il cavo da prelevare, il suo codice colore e il punto di collegamento esatto, con i dettagli sullo schermo dell'operatore.
- 04
Validare prelievi e posizionamenti
Con Arkite VALIDATE, il sensore 3D conferma il prelievo dal contenitore corretto e l'intervento nella posizione corretta.
- 05
Ispezionare il risultato
Con Arkite VISION, il sensore Vision può verificare forme non rigide come cavi piegati, oltre alla presenza e alla posizione di piccoli componenti.
Funzionalità della piattaforma
Strumenti per le postazioni di cablaggio
Supporto CAD/CAM
I progetti possono essere creati a partire da dati CAD/CAM e i disegni possono essere proiettati in scala reale.
Lettura di codici e testo
Il sensore RGB Arkite legge codici a barre, codici Data Matrix e testo dall'immagine, e il workflow può diramarsi in base al risultato.
Ispezione dei cavi
Controlli qualità con più classi di risultato, ciascuna con la propria istruzione di rilavorazione.
Dati raccolti
Un cablaggio tracciabile
- Durata delle fasi per cavo o collegamento
- Errori per fase, variante e postazione
- Tempo ciclo per job e variante
- Risultati delle ispezioni e immagini del prodotto
- Codici scansionati e numeri di serie
- Operatore e livello di esperienza utilizzato
